华夏幸福南方总部武汉公司长江中心项目B2B3B4地块基坑支护工程TRD工法应用

发布时间:2020-12-24

项目概况

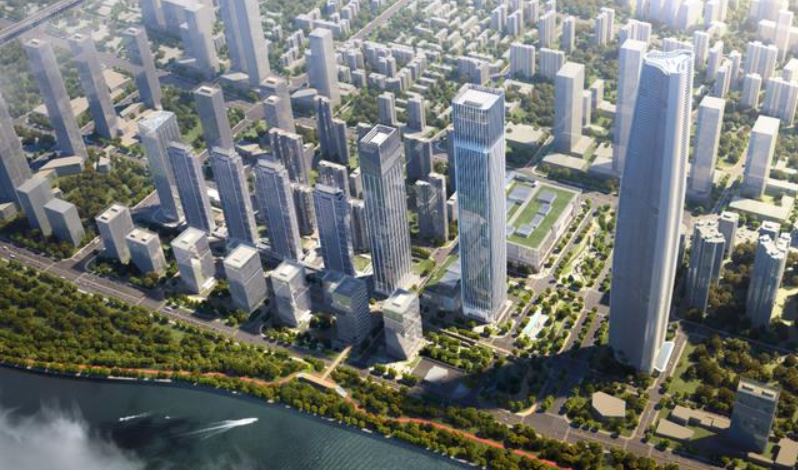

武汉长江中心项目属于武汉市武昌区在江城抗疫解封之后的首批复工复产项目。项目涵盖400米写字楼超塔、总部级滨江写字楼、时尚购物中心、高端住宅公寓等多重业态,将打造建筑面积约160万平方米的滨水综合体。


本基坑工程处于长江岸边500m范围内,为确保长江汛期基坑工程安全可靠以及顺利实施,本工程对B2、B3、B4地块周边采用TRD等厚度水泥土搅拌墙作为落底式隔水帷幕隔断基坑内外地下水联系。




TRD工法设计要求

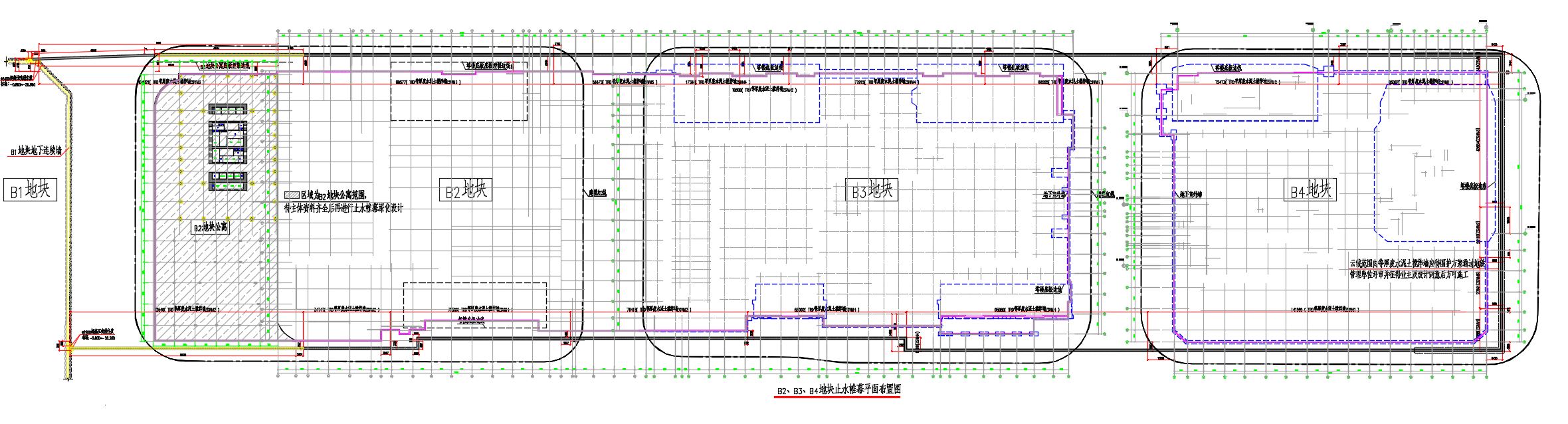

▲止水帷幕平面布置图

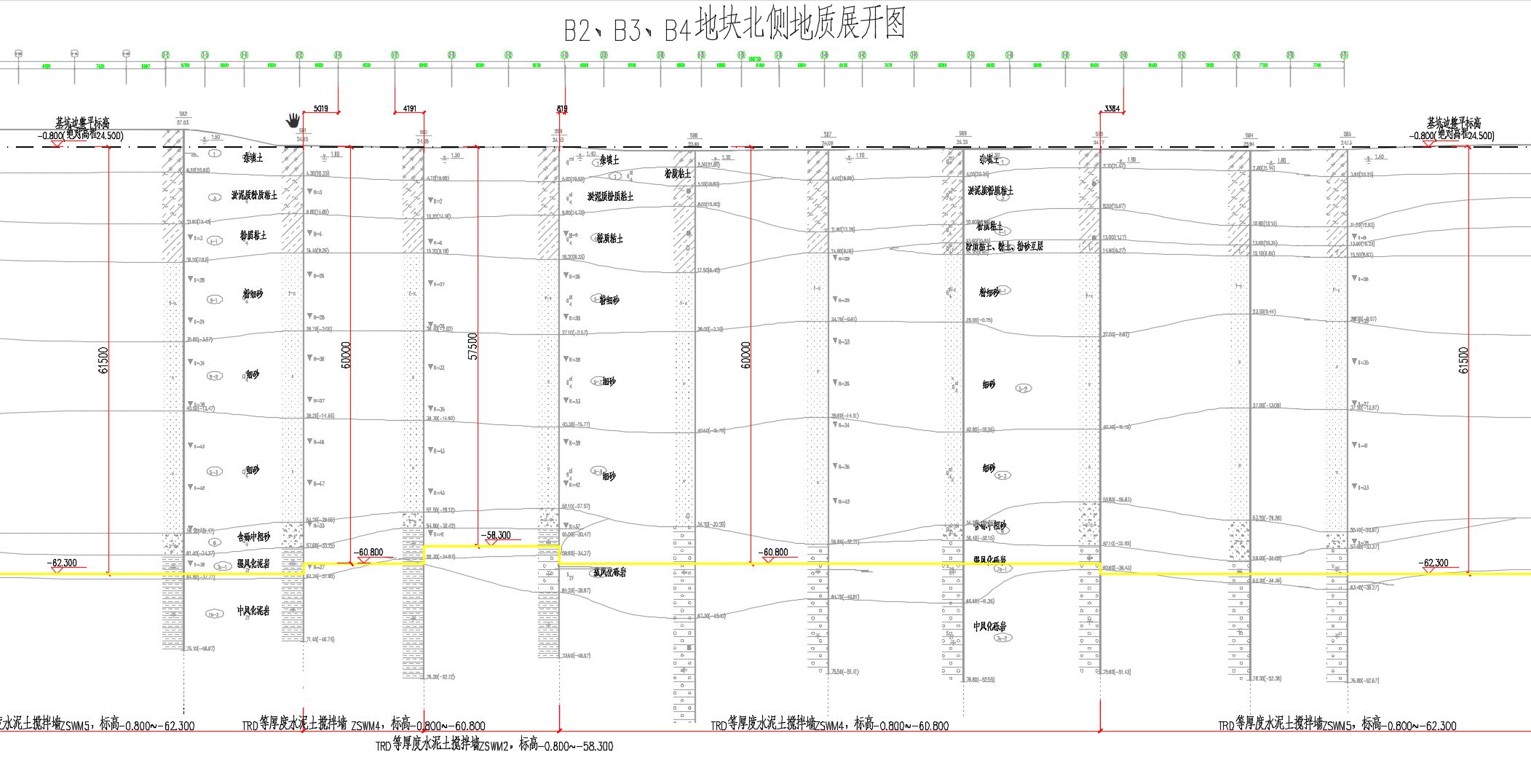

▲地质展开图


本工程B2、B3、B4地块周边设置TRD工法等厚度水泥土搅拌墙落底式隔水帷幕,隔水帷幕底进入强风化岩层不小于2.0m或中风化泥岩层不小于0.5m。


等厚度水泥土搅拌墙应采用TRD-Ⅲ型及以上设备进行施工,墙厚800mm,采用水平轴锯链式切割箱沿墙深垂直整体搅拌,分段连接钻至预定设计深度,水平横向挖掘推进,同时在切割箱底部注入挖掘液或固化液,使其与原位土体强制混合搅拌,形成的水泥土搅拌连续墙,在墙体范围内必须做到水泥搅拌均匀。本工程等厚度水泥土搅拌墙最大深度超过65m,建议在深层、浅层设置双喷浆口,浅层喷浆口位置宜设置在1/2墙深位置。


等厚度水泥土搅拌墙水泥掺量不小于25%,水灰比1.5,挖掘液采用钠基膨润土拌制,每立方被搅土体掺入约100kg的膨润土。墙体抗渗系数不应大于10-7/ cm/sec,等厚度水泥土搅拌墙28d无侧限抗压强度标准值不小于0.8MPa。


等厚度水泥土搅拌墙正式施工之前,施工单位应进行现场等厚度水泥土搅拌墙试成墙试验,试成墙的目的如下:

1  确定等厚度水泥土搅拌墙采用三工序(即先行挖掘、回撤挖掘、成墙搅拌)的挖掘成墙推进速度、成墙时间;

2  确定等厚度水泥土搅拌墙的挖掘液膨润土掺量、固化液水泥掺量、水泥浆液水灰比等施工参数;

3  确定等厚度水泥土搅拌墙成墙质量、水泥搅拌均匀性及胶结度以及强度;

4  确定等厚度水泥土搅拌墙立柱导向垂直度、切割箱导向垂直度、搅拌墙成墙的垂直度。


等厚度水泥土搅拌墙试成墙墙体厚度为800mm,单段试成墙长度不小于8m,试成墙深度不小于对应标段内最小设计墙深,同时满足下方下列要求。


成墙位置须仔细核对地质资料,结合对应标段内TRD等厚度水泥土搅拌墙底入岩情况,进入⑦a-1强风化砾岩(N63.5=9.9击)、⑦b-1强风化泥岩(标贯40.3击)不小于3m或进入⑦b-2中风化泥岩(岩块(天然状态)抗压强度3.5MPa)不小于1m,具体结合试成墙代表性区域确定,试成墙实际施工过程中,可根据实际情况加大试成墙的深度。


本工程等厚度水泥土搅拌墙需穿越深厚的砂层,墙底嵌入强风化泥岩、强风化砾岩不小于2m,局部区域进入中风化泥岩不少于0.5m。等厚度水泥土搅拌墙设备采用三工序成墙施工顺序(即先行挖掘、回撤挖掘、成墙搅拌),对紧密砂层先行挖掘松动后,再行固化成墙搅拌。等厚度水泥土搅拌墙的垂直度不大于1/250,墙位偏差不大于50mm,墙底标高的施工误差-0~+50mm(即墙深不得小于设计值),成墙厚度偏差不得大于10mm。




TRD工法施工要求


1.等厚度水泥土搅拌墙施工前,应根据等厚度水泥土搅拌墙桩机设备和切割箱的重量,对施工场地进行铺设钢板等加固处理措施,确保桩机的垂直度,确保切割箱的垂直度。


2.等厚度水泥土搅拌墙施工应采用现浇式钢筋混凝土导墙或钢板式导墙。采用现浇式钢筋混凝土导墙时,导墙宜筑于密实土层,并应高出地面100mm;采用钢板式导墙时,导向沟槽深度宜为0.8~1.5m。


3.施工时应保持等厚度水泥土搅拌墙桩机底盘的水平和导杆的垂直,成墙前采用全站仪及经纬仪进行轴线引测,使等厚度水泥土搅拌墙桩机正确就位,并校验桩机立柱导向架垂直度偏差不应大于1/300。


4.根据等厚度水泥土搅拌墙的设计墙深进行切割箱数量的准备,并通过分段续接切割箱挖掘,打入到设计深度。切割箱安装完毕后,进行等厚度水泥土墙体的施工。通过注入挖掘液先行挖掘土体至水平延长范围,再回撤横移充分混合、搅拌土体,切割箱内部的多段式测斜仪,可进行墙体的垂直精度管理。拔出切割箱时不应使孔内产生负压而造成周边地基沉降,注浆泵的工作流量应根据实际挖掘速度的变化作调整。


5.本工程等厚度水泥土搅拌墙采用三工序法施工,先行切割推进速度宜控制在0.2~2.0m/h,回撤切割推进速度宜控制在5~10m/h,成墙搅拌推进速度宜控制在1~3m/h,并应通过试成墙最终确定推进速度。


6.等厚度水泥土搅拌墙应连续施工,当天成型墙体应搭接已成型墙体约30~50cm,搭接区域应严格控制挖掘速度,使固化液与混合泥浆充分混合、搅拌,搭接施工中须放慢搅拌速度保证搭接质量。


7.对于影响等厚度水泥土搅拌墙成墙质量的不良地质和地下障碍物,应事先予以处理后再进行等厚度水泥土搅拌墙的施工,同时应适当提高水泥掺量。


8.加强对等厚度水泥土搅拌墙墙体施工过程的监理及对成品墙体的质量检测工作,如发现质量问题应主动与业主及设计单位联系,以便及时采取补救措施,避免造成不必要的损失。


9.施工单位应结合试成墙试验的设计要求提供详尽的渠式切割水泥土搅拌墙施工方案,提交设计、业主及相关单位,经各方认可后方可实施。监理单位应根据各方确认的施工方案严格监督,确保施工质量。





现场照片

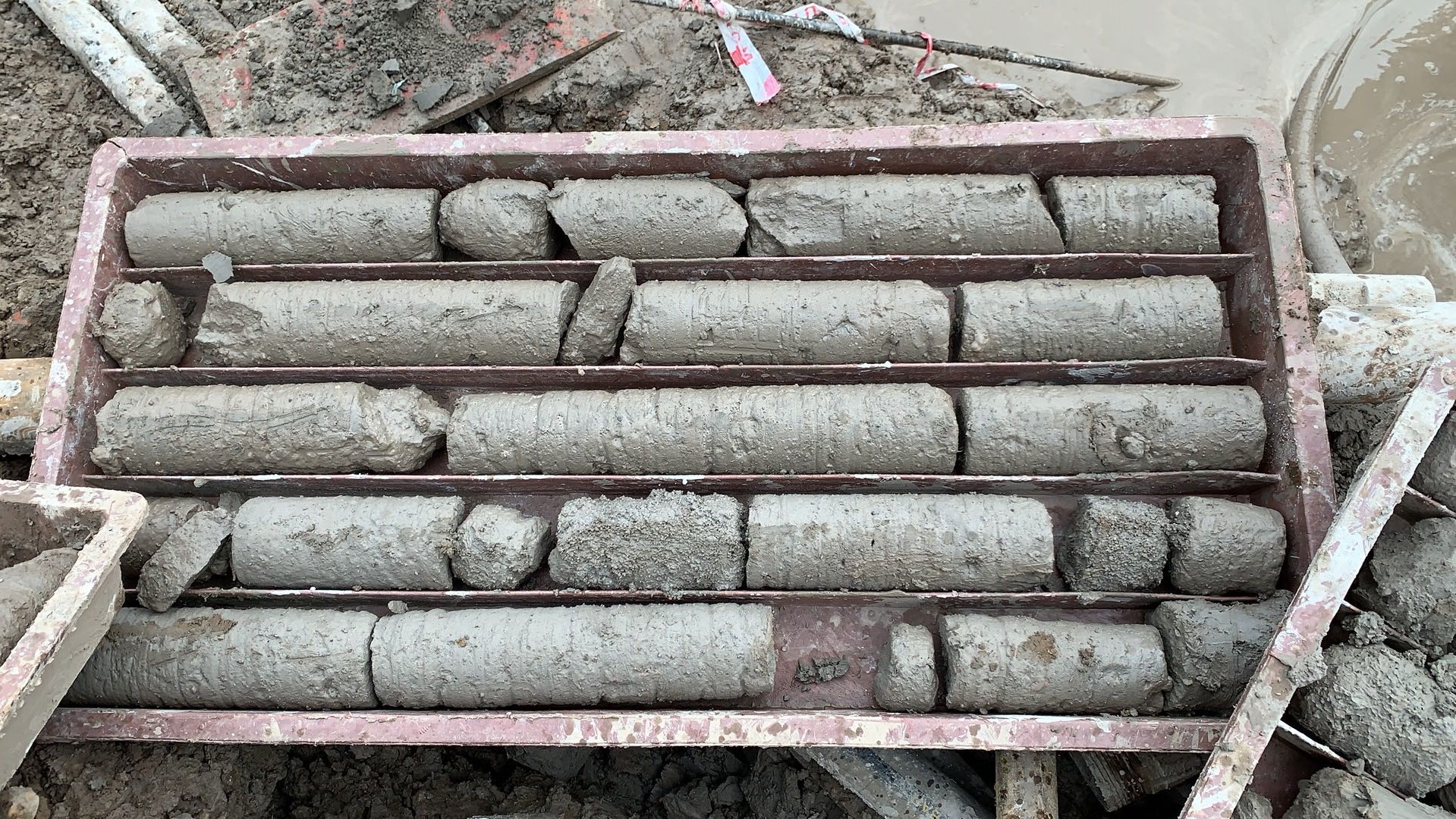

▲取出芯样

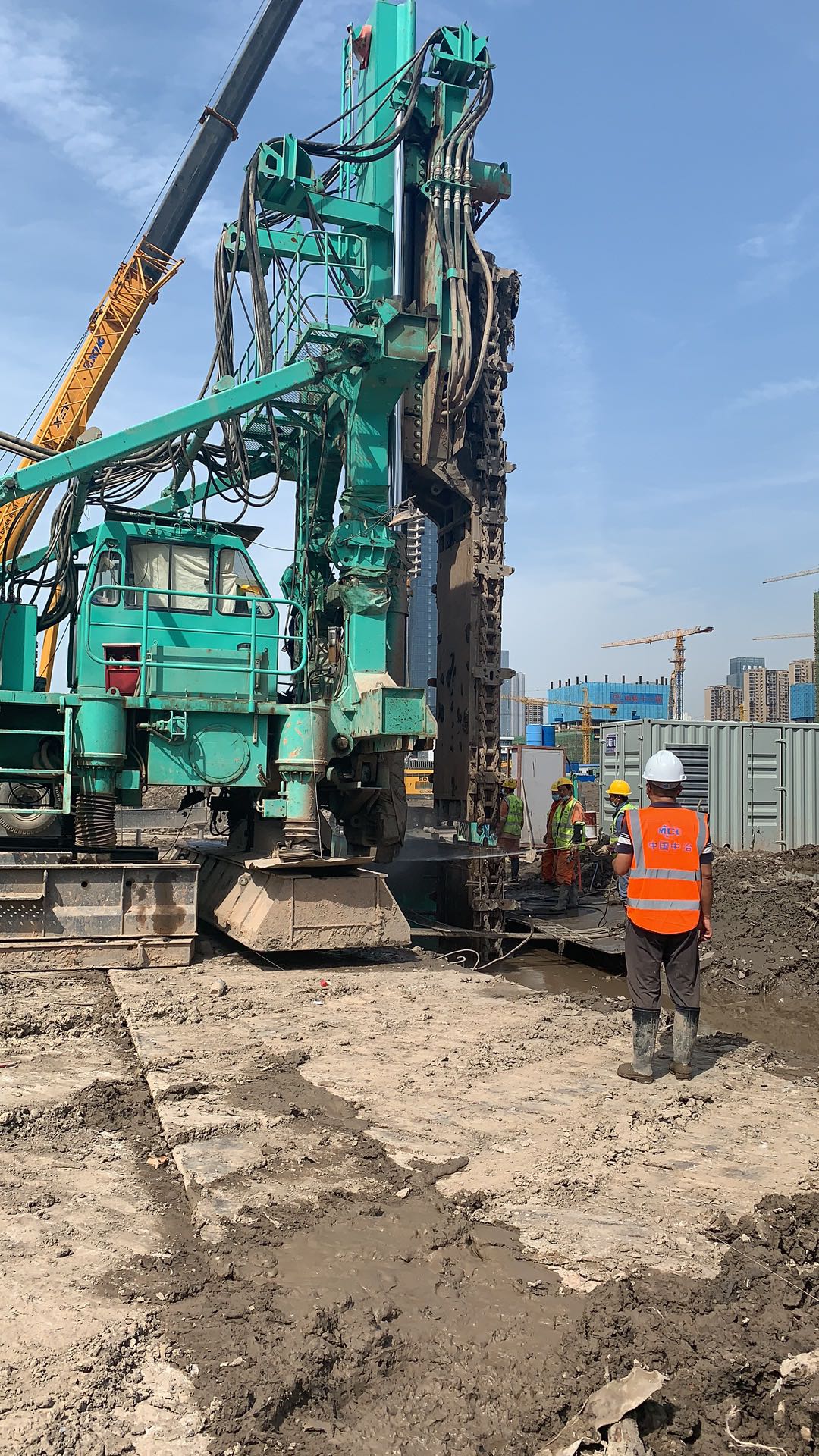

▲TRD工法施工中



-*-
