杭州市富阳区灵桥产业园人才公寓(一期)项目TRD工法应用

发布时间:2021-01-12

项目概况


灵桥产业区块人才公寓项目地点位于杭州市富阳区灵桥镇,该项目北侧同登路,南侧规划支路,东侧灵礼路,西侧王家宕路。

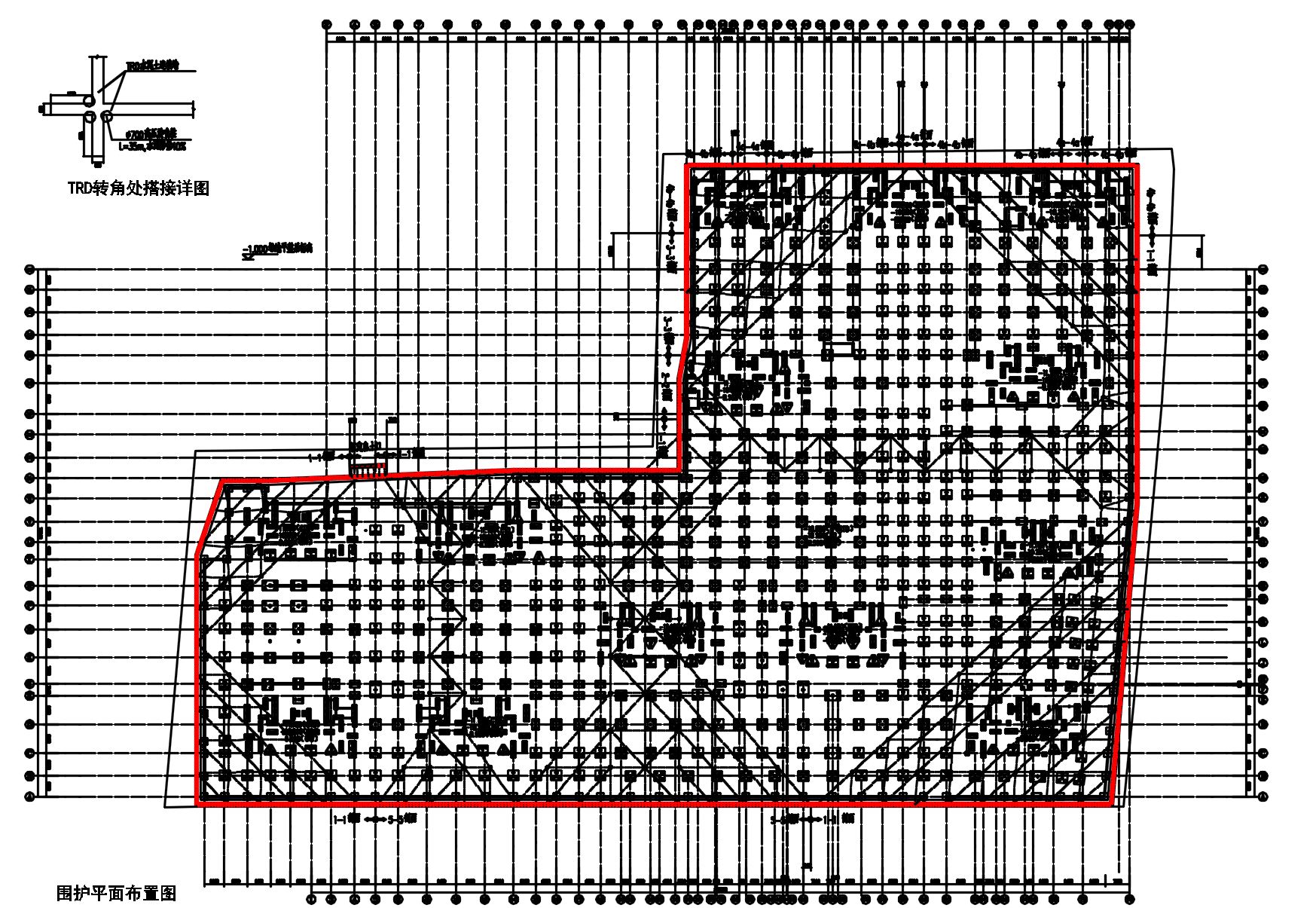

本工程规划用地41878m²,总建筑面积180097m²,其中地上建筑面积104695m²,地下建筑面积75042m²。地块区域内含20层11栋,18层2栋,一层沿街商铺及配套用房,2层整体地下室。基坑支护方式采用TRD工法+钢筋混凝土支撑支护体系。




TRD工法施工要求

1、水泥土地下连续墙采用P.O.42.5级普通硅酸盐水泥,水泥掺量不小于 25%,掺5%膨润土,水灰比1.0~2.0。

2、墙顶和墙底允许偏差小于±100,墙体垂直度偏差不大于1/200。

3、施工过程中一旦出现冷缝,则在接缝处对已成墙(长度为500)重新切割搅拌。

4、拐角处采用各向两边外推500以保证施工连续性和止水效果。

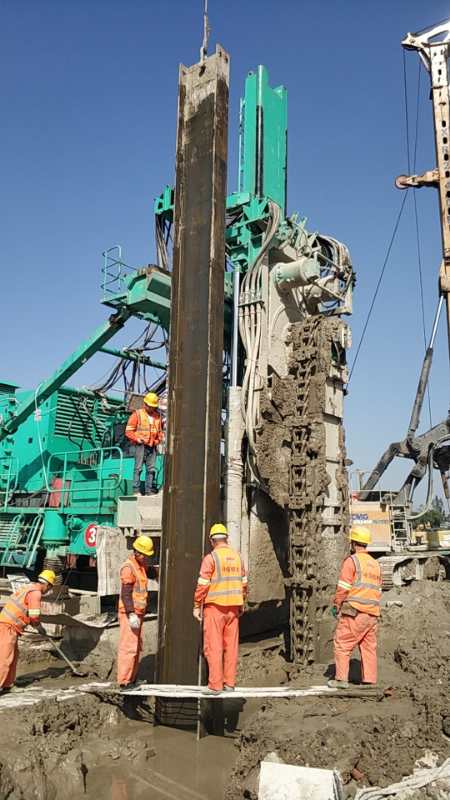

5、地下连续墙制作后应立即插入H型钢(Q235b),型钢的插入宜在搅拌桩施工结束后30min内进行。型钢插入定位平行于基坑方偏差不超达50。垂直于基坑方向偏差不超过10,型钢底标高偏差不超过30,垂直度偏差不超地1/200,型钢长度偏差不超过10,形心转角偏差不超过3度。

6、压项梁釆用钢筋混凝士,H型钢穿过压项梁(隔离材料釆用不易压缩的硬质板材)并高出项面约500。

7、型钢插入前必须涂刷减摩剂,以确保能顺利拨出,

8、H型钢宜釆用整材;当需釆用分段焊接时,应釆用坡口焊接。对接焊燈的坡口形成和要求应遵照《建筑钢结枘焊接技术规程》的有关规定,焊缝质量等级不应低于二级,单根型钢中焊接接头不宜超过2个,烨按按头的位置应避免在型钢受力较大处,相邻型钢的接头位置宜相互错开,错开距离不宜小于100mm。

9、在连续墙施工过程中,必须对基坑周边沉降及位移进行监测,并根据监测资料,合理控铜施工参数。

10、基坑开挖前,釆用浆液试块强度试验对水泥士搅拌墙桩身强庋进行检验,毎台班抽检组,每组不少于2个取样点,每个取样点制作3件试块。试块28d无侧限抗压强度标准值不低于1.0MPa。

1根据《地下工程防水技术规范》(GB50108-2008),水泥土连续墙抗渗等级为P8。

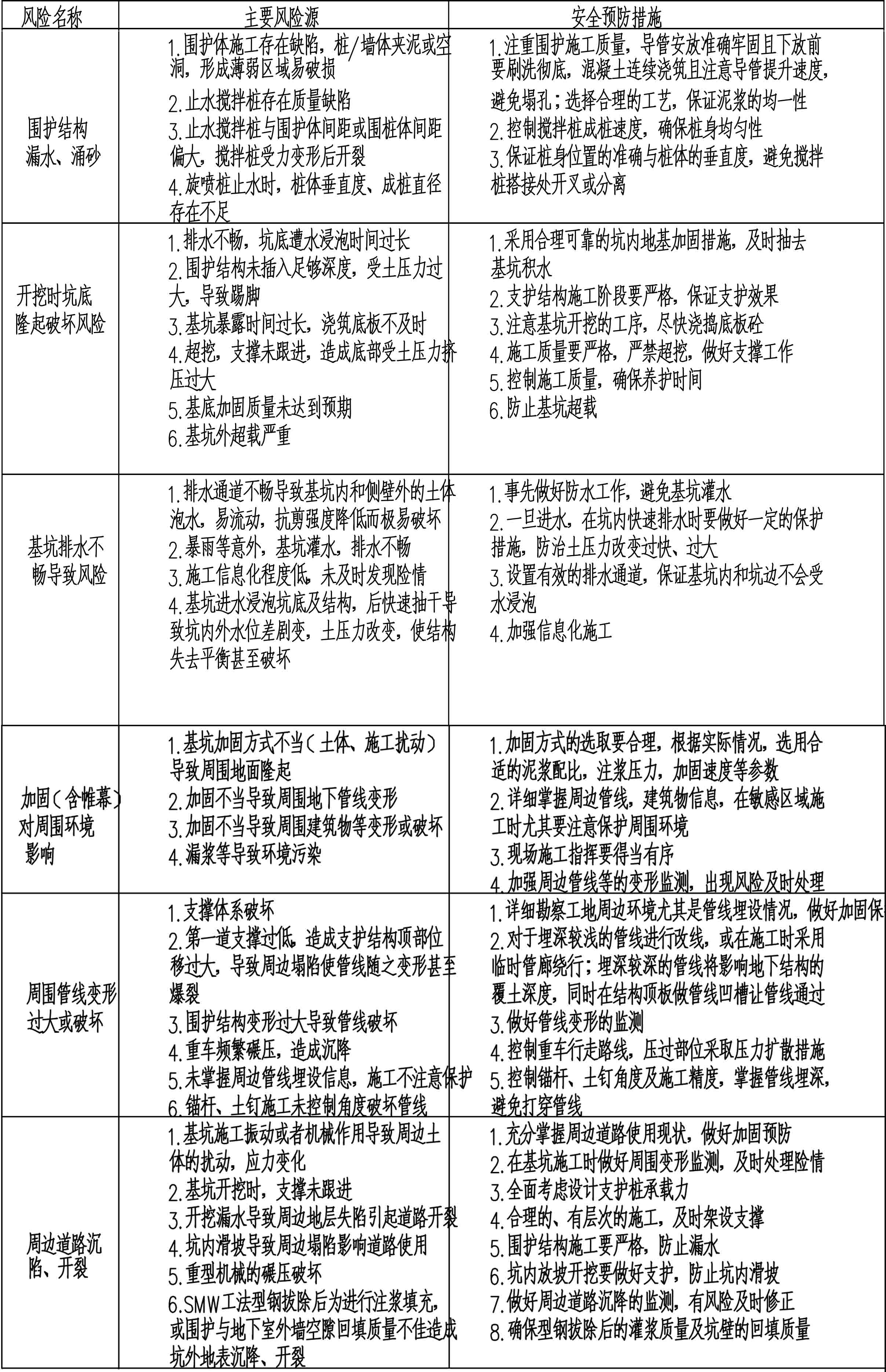

TRD围护主要风险和安全预防措施

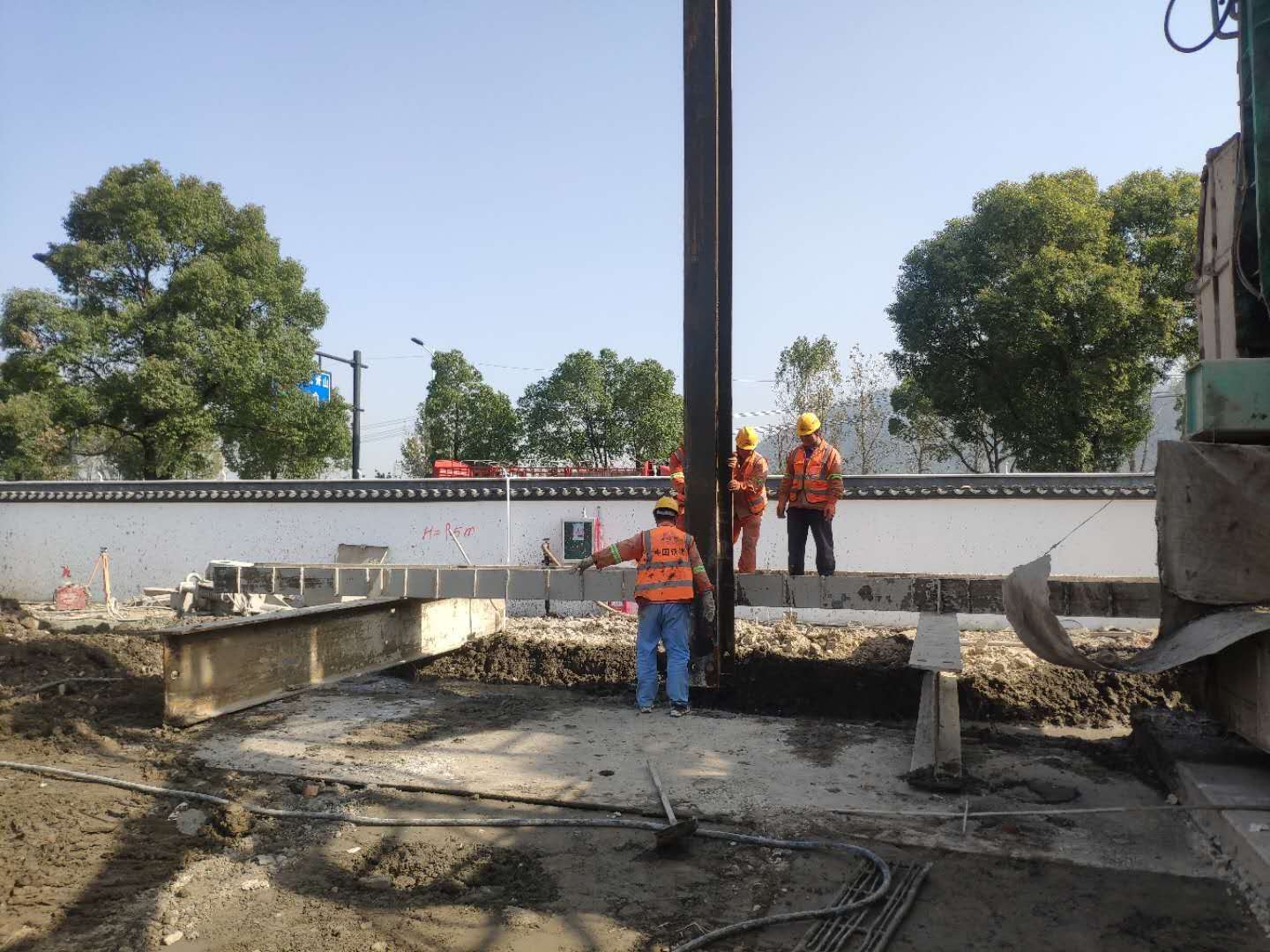

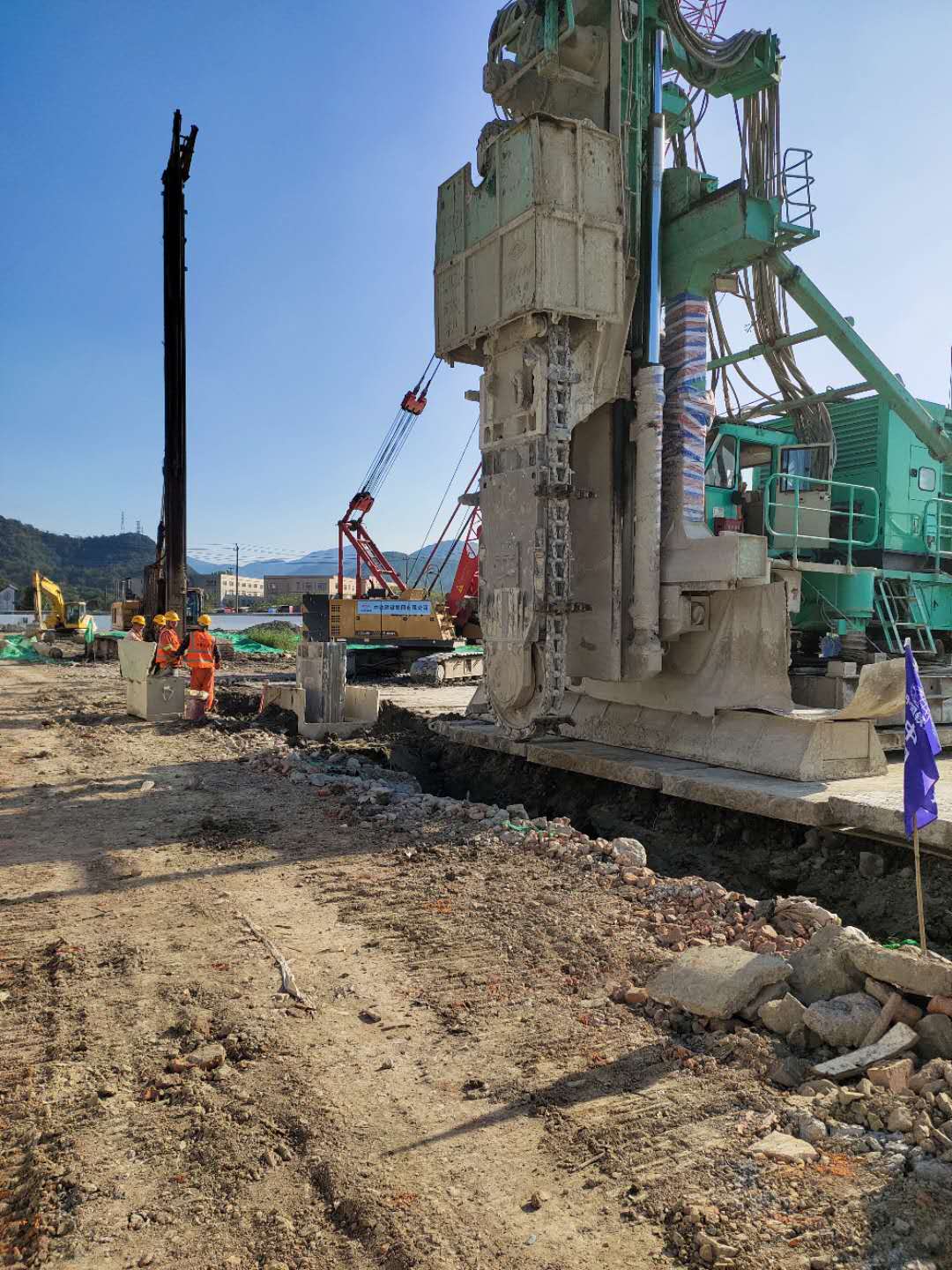

现场图片



-*-
