留下单元XH1304-01地块农居安置房工程支护项目

发布时间:2020-12-24

项目概况



本工程场地位于杭州市西湖区留下单元,北至杨梅山路、东至屏基山路(留南路)、南至屏基山路(留南路)、西至留泗路。本工程基坑面积约28583平方米,围护边线长约711米,设2层地下室。基坑开挖深度约9.85m(承台位置开挖深度约10.7m)。基坑围护采用TRD工法内插型钢,基坑支护采用新型型钢组合支撑。


TRD工法采用850mm等厚度水泥土地下连续墙内插型钢(H700×300×13×24@900)兼作围护结构及止水帷幕,出土口区段采用型钢加密(@450)进行加固,墙深进入中风化岩层深度不小于3m。


基坑支护设置一道型钢支撑作为内支撑的形式。内支撑标准件采用H400×400×13×21型钢(Q345),立柱桩采用H350×350×12×19(Q235)。




TRD工法围护结构设计

采用850mm等厚度水泥土地下连续墙内插型钢(H700×300×13×24@900)兼作围护结构及止水帷幕,出土口区段采用型钢加密(@600)进行加固。

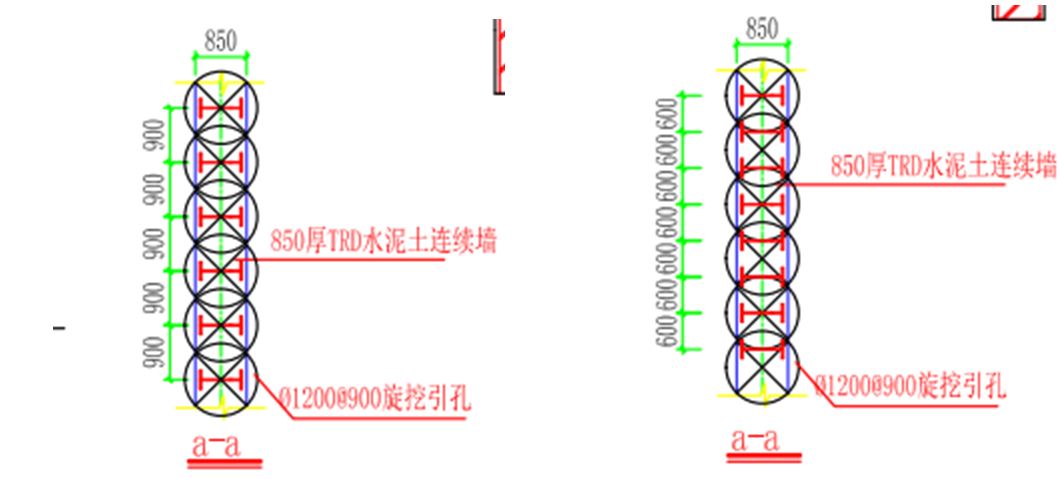

围护节点大样如下:


▲型钢间距布置图


工程特点及难点


(1)止水帷幕施工重点控制水泥掺入比、垂直度控制及搭接咬合控制,施工时应放慢提升速度,确保水泥浆拌合均匀。

(2)施工止水帷幕接茬处(冷缝)是难点。

(3) 本工程 TRD 墙体底部需要进入⑩3b层中等风化粉砂岩层,且墙深最大达到18m,施工难度较大;


针对性措施:

① 因墙体深达18m,且底部进入中风化泥岩层,对TRD施工设备要求较高,在每天施工前,机修工需对TRD设备进行检查,施工班组人员每日对TRD刀排、链条进行检查,及时更换磨损的刀排及链条,保障设备切割能力。


② 在切割时需要注意切割箱及链条是否有异常抖动,切割行进速度因放缓,避免与中风化粉砂岩猛烈撞击,可尝试能否缓慢推进切割,及时观察并勤与总包沟通。




新型型钢组合支撑设计

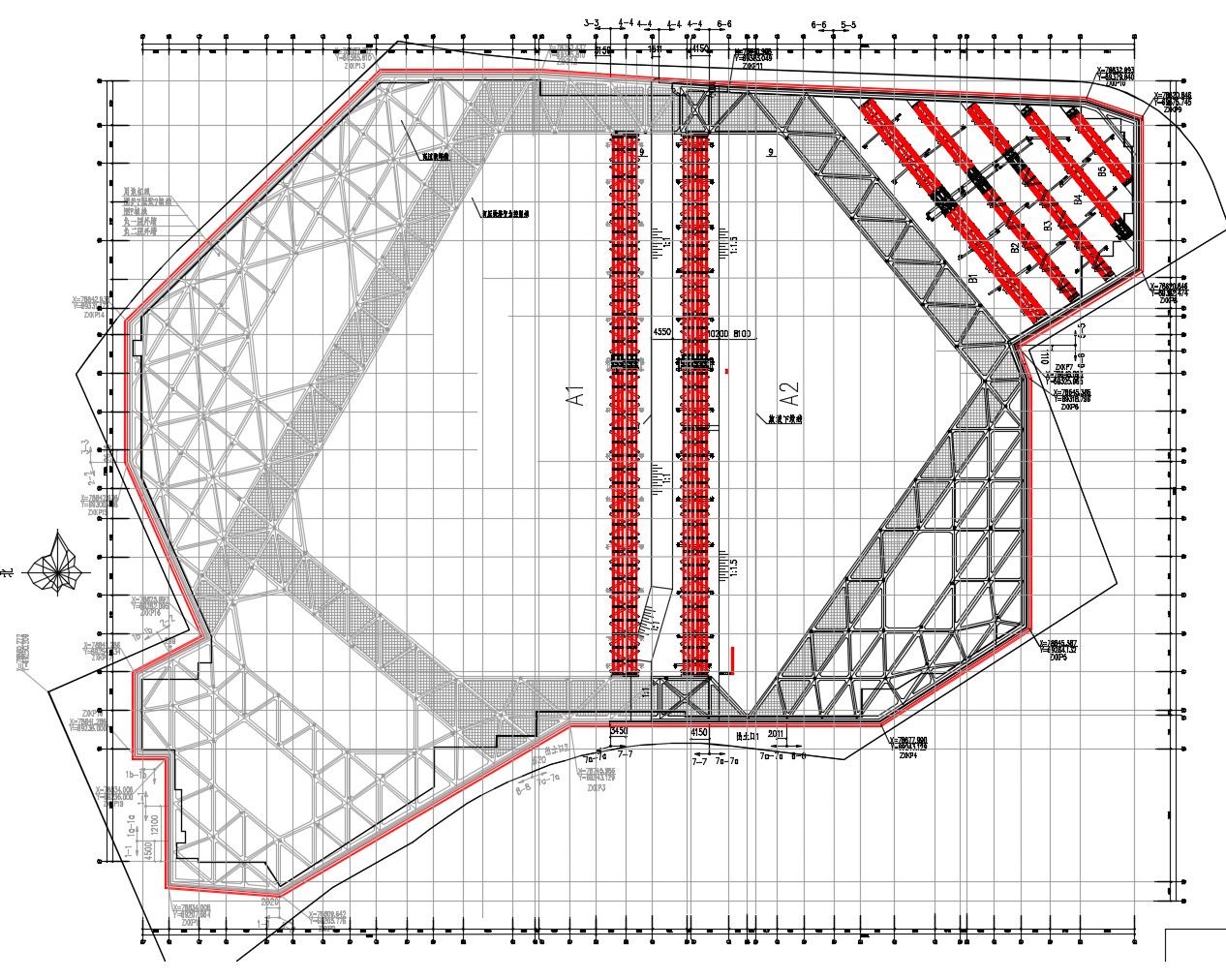

(1) 为便于识别和管理,将钢构件吊装根据总包挖土计划划分区域,钢结构吊装按吊机作业范围进行划分。


(2)根据土方开挖进度,遵循“竖向分层,纵向分段”“先撑后挖、分层开挖、严禁超挖”的总体原则。


(3)装配式组合内支撑施工顺序:

施工准备→土方开挖→测量定位/标高控制/复核→立柱桩施工→总包单位施工混凝土围檩→预埋加压件→安装托座件→安装支撑横梁→安装支撑→预应力施加→土方开挖→直至基坑开挖结束→施工浇筑混凝土垫层、底板→地下室结构强度达到设计强度→回收装配式支撑→工程结束。本工程装配式组合钢构件安装,采用分件吊装的方法,本工程分2个流水段进行吊装,分别吊装支撑、角撑及型钢部分。待螺栓紧固后,依次进行千斤顶安装及预应力施加,然后进行辅助固定。现场吊装划分区域,吊装采用塔吊、汽车吊进行现场安装施工。

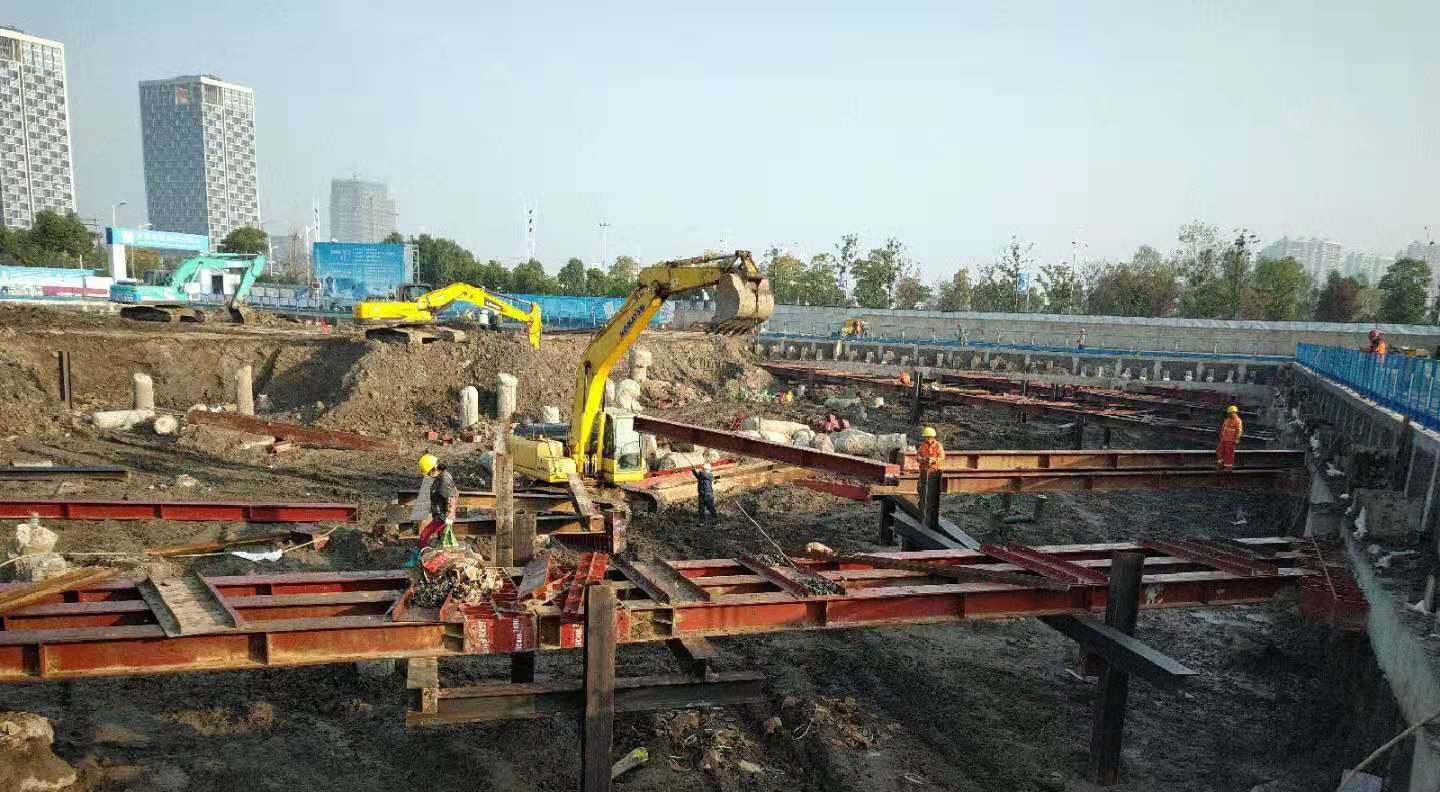

▲安装对撑

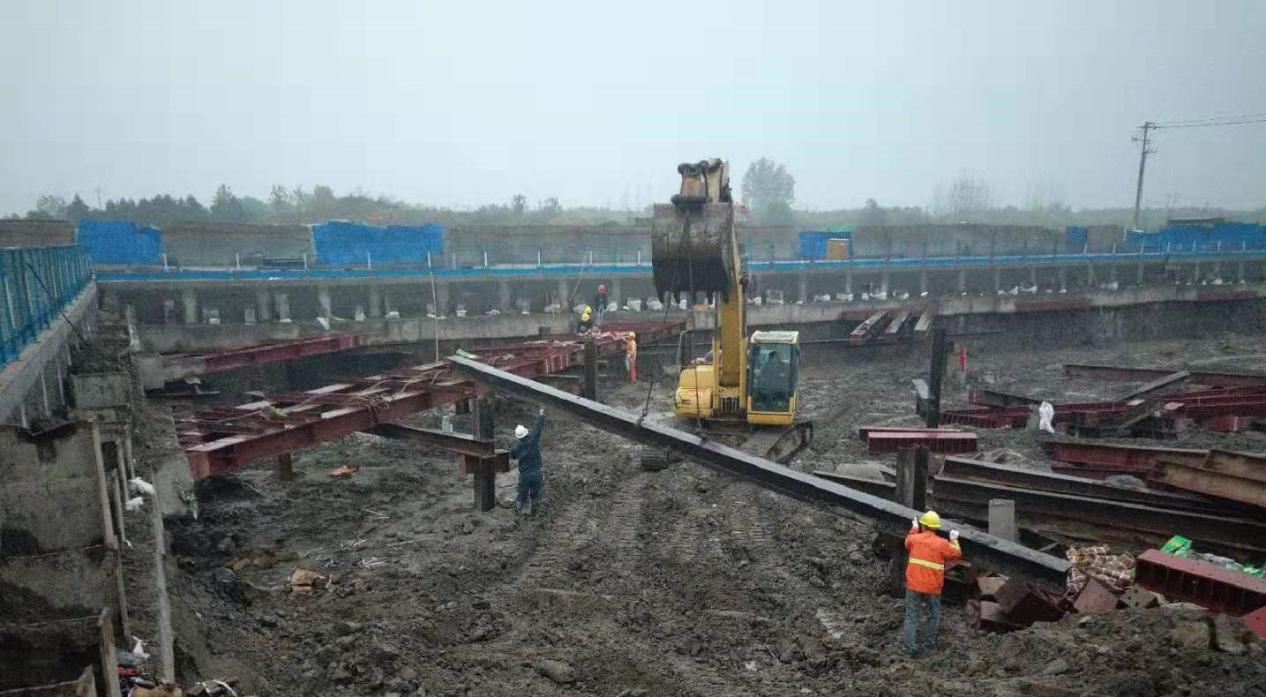

▲安装角撑

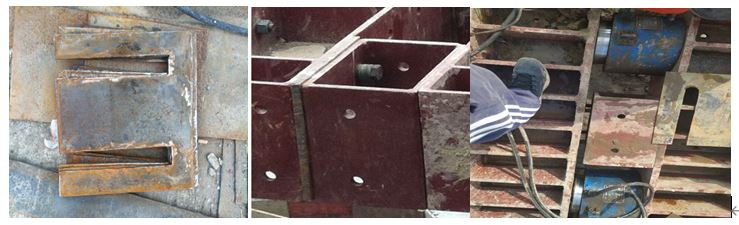

▲施加预应力

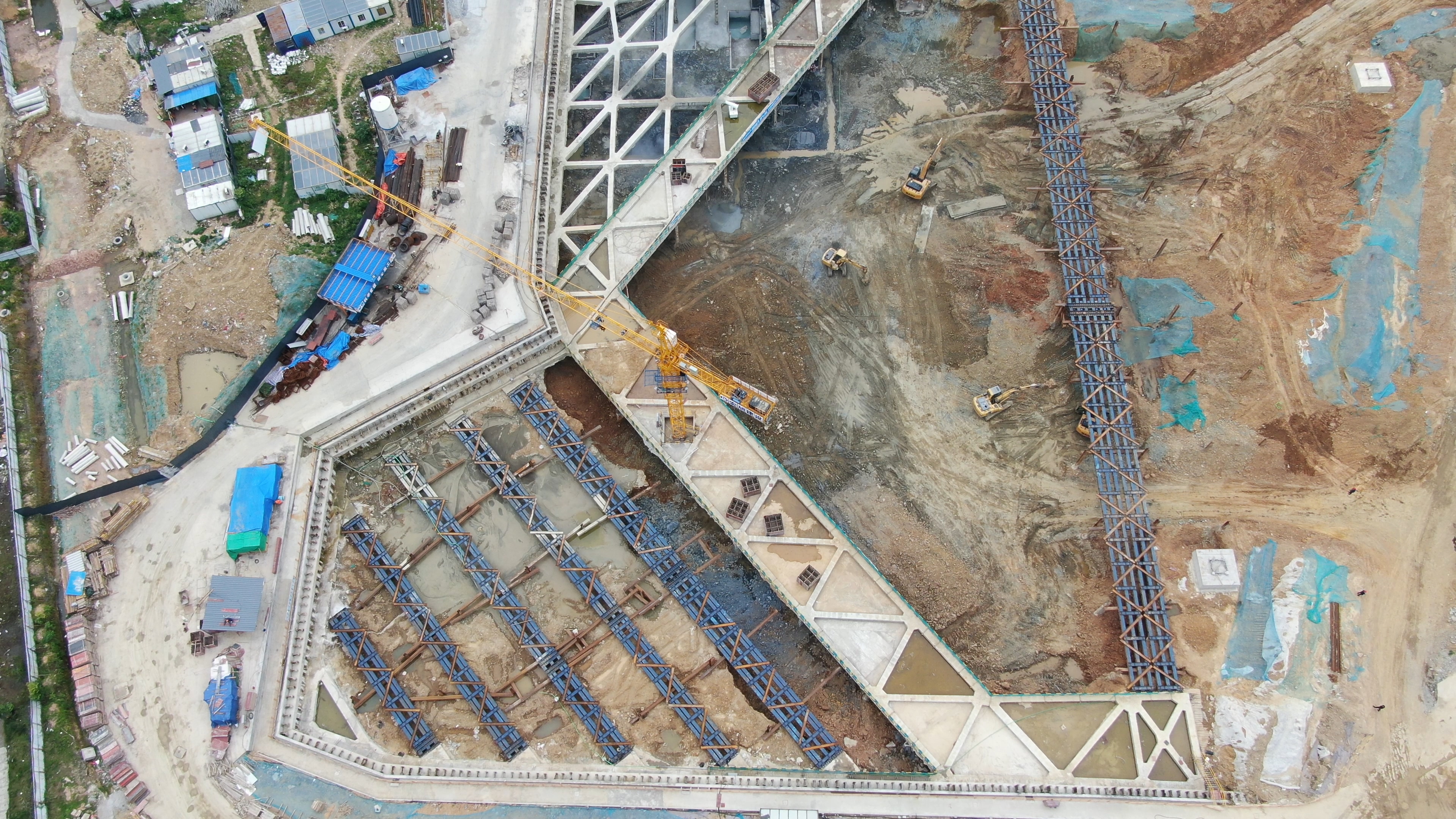

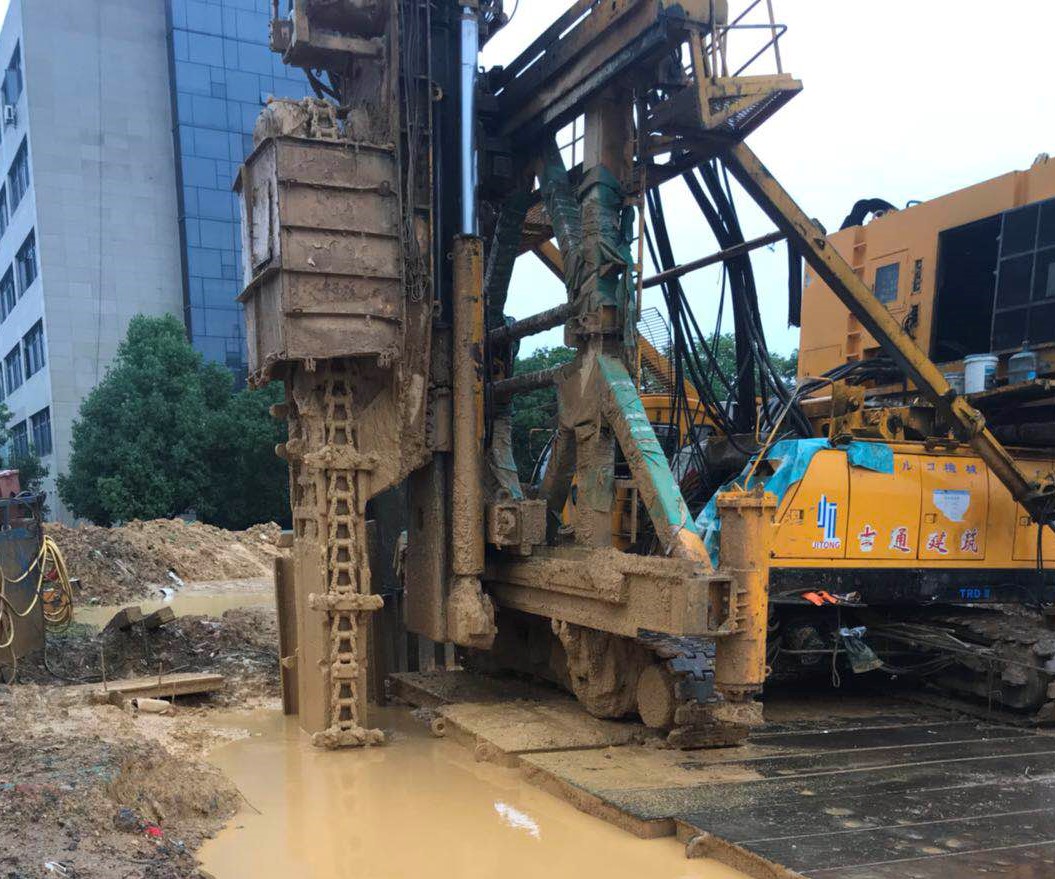

现场图片





-*-
