德清县人民医院新建住院楼TRD止水帷幕工程位于德清县武康镇，TRD止水帷幕总方量约15300立方米，深度24.6m-25.4m；内插型钢约1700吨。由2号TRD班组施工，在2016年12月3号进场，2017年4月25号施工结束。

项目概况

本工程位于德清县武康镇贵和街南侧、兴康北路东侧、英溪南路西侧、体育场街北侧。本工程工程桩采用钻孔灌注桩，基坑围护采用850mm厚TRD工法等厚度水泥土搅拌墙内插H700×300×13×24型钢坑内设置两道钢筋混凝土支撑。本工程TRD止水帷幕总方量约15300立方米，深度24.6m-25.4m；内插型钢约1700吨，型钢长度14.7m-17.1m，型钢间距为900mm、1200mm两种。

工程地质

根据野外钻探、室内岩土试验及原位测试资料，该项目土层主要为粉砂层，圆砾层，夹较大的卵石，含量为55%，施工难度非常大，我司根据实际情况，采用旋挖机引孔后在施工等科学先进的施工工艺，圆满完成施工任务，地勘探测深度范围内岩土层自上而下分布如下：

1)01杂填土层,灰黄色，松散，稍湿，以粉质粘土为主，局部为混凝土路面，厚30cm左右，夹少量石块等建筑垃圾，全场分部，层顶高程4.19-5.66m，层厚0.3-2.8米，c=10kpa-14.6kpa。

1)1层，粉质粘土：灰黄色，软可塑，含少量铁锰质氧化物及云母碎屑，切面稍光滑，干强度及韧性中等，无摇震反应，局部夹有粉土，全场分部，层顶高程2.54-4.19m，层厚0.3-2.9米。

2)1层 中砂：灰褐色，稍密，湿，主要成分为石英及云母碎屑，分布于场地南侧，层顶高程0.22-3.09m，层厚0.00-3.6米。

2)2层，淤泥质黏土层：灰色，流塑，含少量腐殖质及有机物，切面光滑，干强度及韧性中等，无摇震反应，局部夹有少量粉土薄层，全场分布，层顶高程-1.93~2.74m，层厚1.6-6.7米。c=13.7kpa。

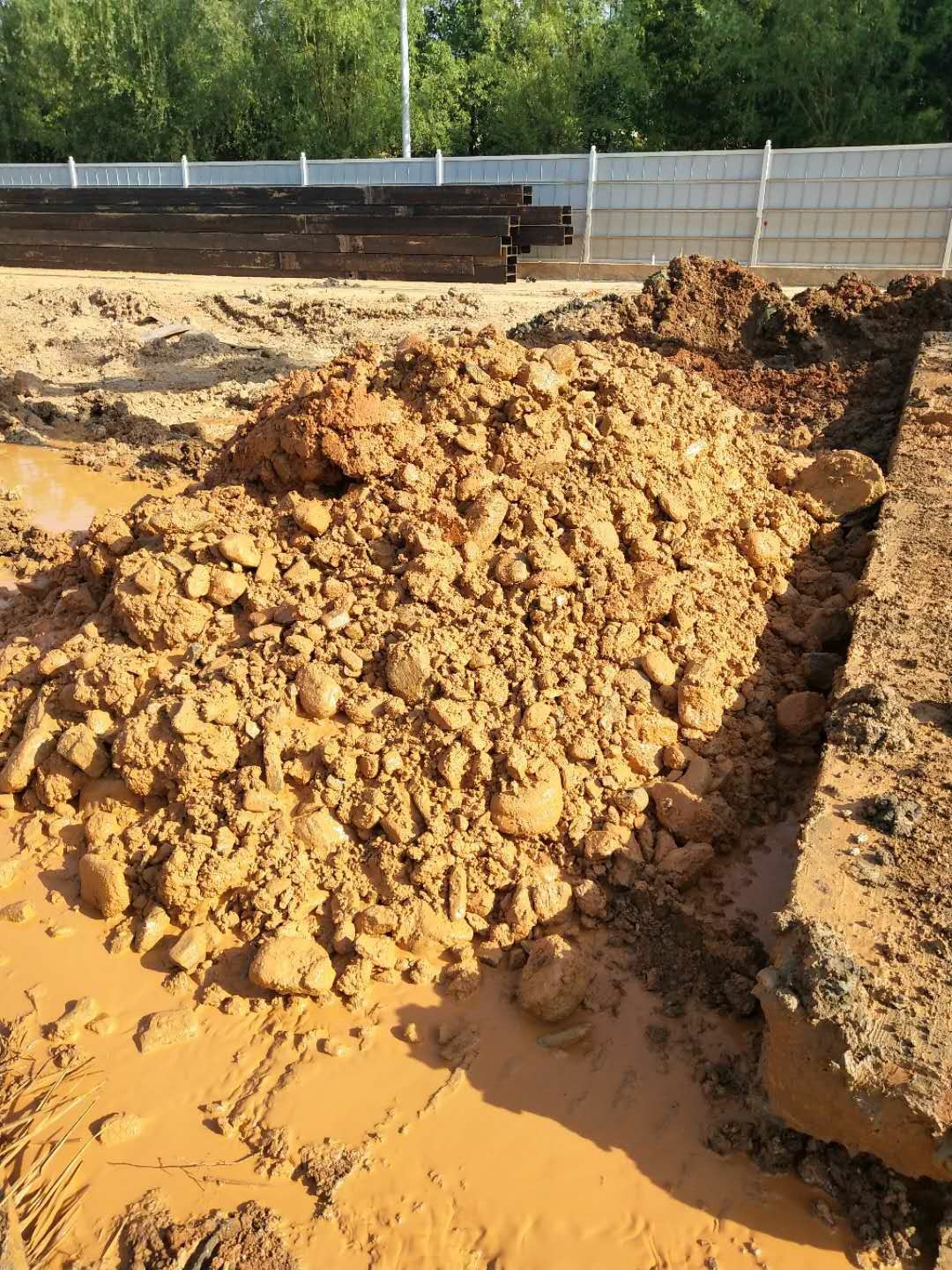

6)3,卵石层：灰褐色，灰黄色，上不以灰褐色为主，底部以灰黄色为主，中密，饱和，卵石含量56%左右，次圆形，粒径以2.00-7.00cm为主，个别厚达15cm，混中粗砂及粉质粘土，局部为粉质粘土夹碎石，全场分布，自上而下颗粒由细变粗，钻进困难，局部有漏浆现象，层顶高程-5.23~-2.70m，层厚13.90~15.60米。

10)1.全风化粉砂质泥岩层：

灰黄色，组织结构基本破坏，但尚可辨认，岩芯已风化成砂土状和粘土状，局部有少量强风化岩块，干钻可钻进。仅分布于Z9和Z27号钻孔，层顶高程-18.96~-18.55m，层厚0.00~1.8米。

10)3层 中等风化粉砂质泥岩（K1）:

 灰黄色，泥质结构，层状构造，组织结构部分破坏，风化裂隙较发育，岩芯呈柱状，短柱状，局部呈块状，经统计岩石饱和单轴抗压强度标准值为3.39Mpa，岩块大部分都沿裂隙面剪切破坏，属于极软岩，仅Z17未揭示，其余钻孔均分布，层顶高程-20.35~-18.13m,厚度0.00~4.3米。

TRD施工方案

1，TRD的布置

1）止水帷幕采用水泥土地下连续墙(TRD)，沿基坑周边封闭，采用厚度850mm，墙深24.6m-25.4m的渠式切割水泥土连续墙内插H700*300*13*24型钢作为围护桩。

2）水泥土连续墙采用42.5级普通硅酸盐水泥，水泥掺量25%，水灰比1.5；水泥土连续墙施工时,主机应平稳、平正，墙体垂直度允许偏差为1/250，并且根据土质条件、机械的水平推力、箱式刀具各组成部位的工作状态及其整体偏位，选择向下或向上切割方式。必要时，可交错使用上述两种切割方式。链状刀具的步进距离不宜大于50mm。3）本工程应采用三步施工法。三步施工法及型钢插入过程中沟槽应预留链状刀具养护的空间，链状刀具端部和原状土体边缘的距离不应小于500mm，成槽长度宜大于注浆墙幅宽度2m。无法连续作业时，链状刀具需在沟槽养护段养护，养护段不得注入固化液。长时间养护时应在切割液中添加外加剂，防止刀具无法再次启动。停机后再次启动链状刀具时，应首先在原位切割刀具边缘的土体，且应回行切割，回行切割已施工的墙体长度不宜小于500mm。

2，TRD工法设备特点

（1） 适用范围广：整机高度仅10.1m，特别适宜架空高压线下方等高度受限部位施工。

（2） 超群的设备稳定性：通过低重心设计，与其他方法相比，机械设备的高度大大降低，施工安全性提高。

（3）高精度施工：在水平方向和垂直方向可以进行高精度施工。

（4）连续墙深度方向的品质均一，离散性小；

（5） 适应地层比较广，对硬质地层（硬土、砂卵砾石、软岩等）具有良好的挖掘能力；

（6）止水性能优异，墙体等厚，无缝联接；

（7）通过角度调节，可施工斜墙。

（8）优良的环保性能，节省材料。

3，施工步骤

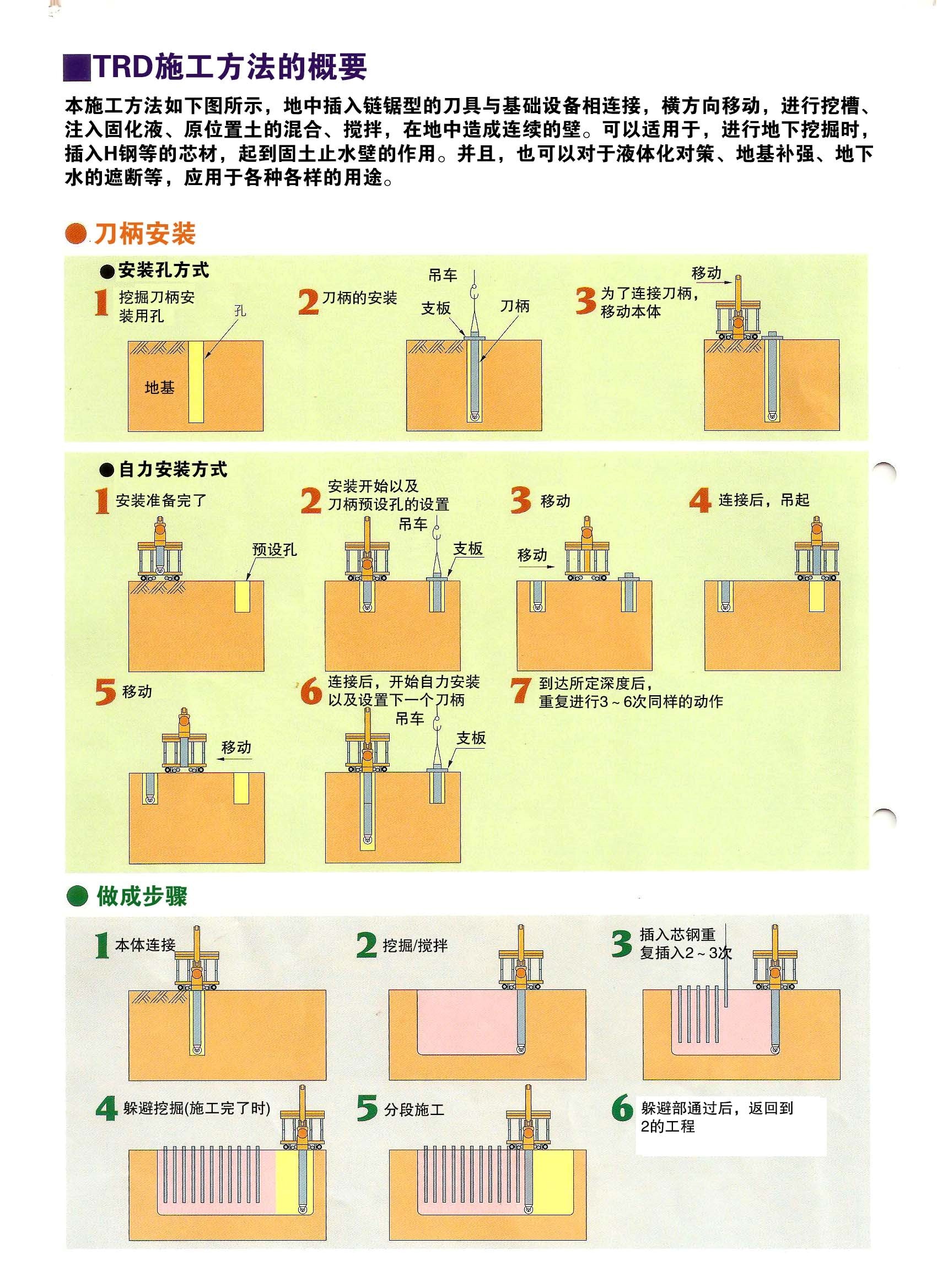

TRD工法施工三步施工法:第一步横向前行时注入切割液切割，一定距离后切割终止；主机反向回切（第二步），即向相反方向移动；移动过程中链式刀具旋转，使切割土进一步混合搅拌，此工况可根据土层性质选择是否再次注入切割液；主机正向回位（第三步），箱式刀具底端注入固化液，使切割土与固化液混合搅拌；

施工主要工艺流程图如下：

机械组装﹥放样复核﹥桩机定位﹥打入切割箱﹥先行挖掘（注入切削液）﹥回撤挖掘﹥搅拌成墙（注入固化液）﹥插入H型钢﹥拔除型钢

旋挖桩引孔辅助TRD施工方案

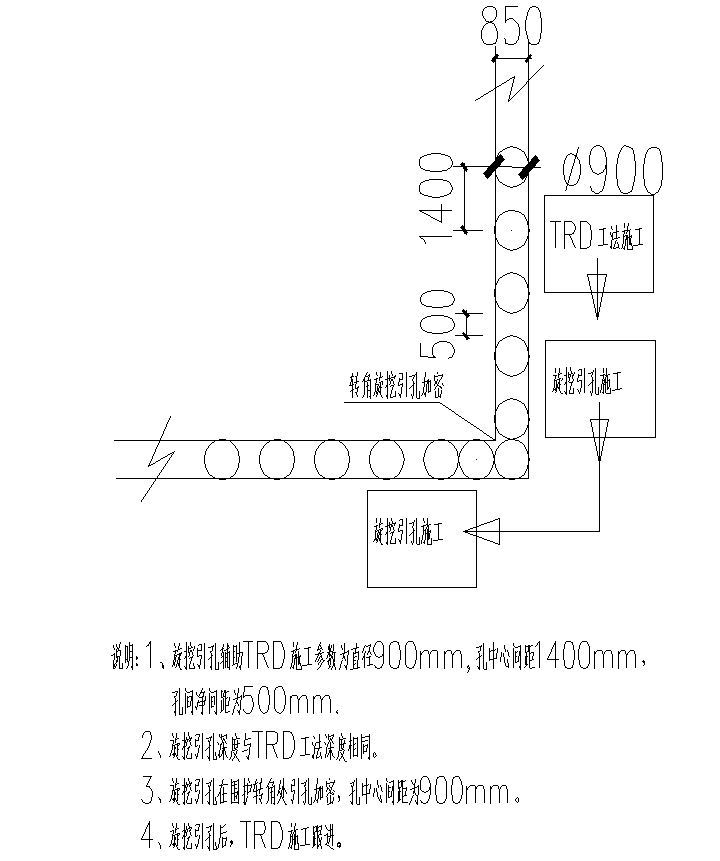

根据现场试验施工情况，TRD工法桩机切割箱下钻特别困难，主机几乎无法向前推进；结合本工程地质情况及现场实际施工情况，项目部于2016年12月15日组织监理、甲方及设计、勘查单位开会研究，决定采用使用旋挖机进行引孔后再施工方案。2016年12月16日我方组织旋挖桩机进场引孔施工，选用Φ900@1400方案进行施工，施工深度为与TRD工法深度相同，在围护各转角处引孔加密Φ900@900方案。在我方试验后确定TRD可以正常下钻及向前推进，既保证了TRD工法的施工质量和进度，该工程项目的整体施工质量和进度也得到了保证。

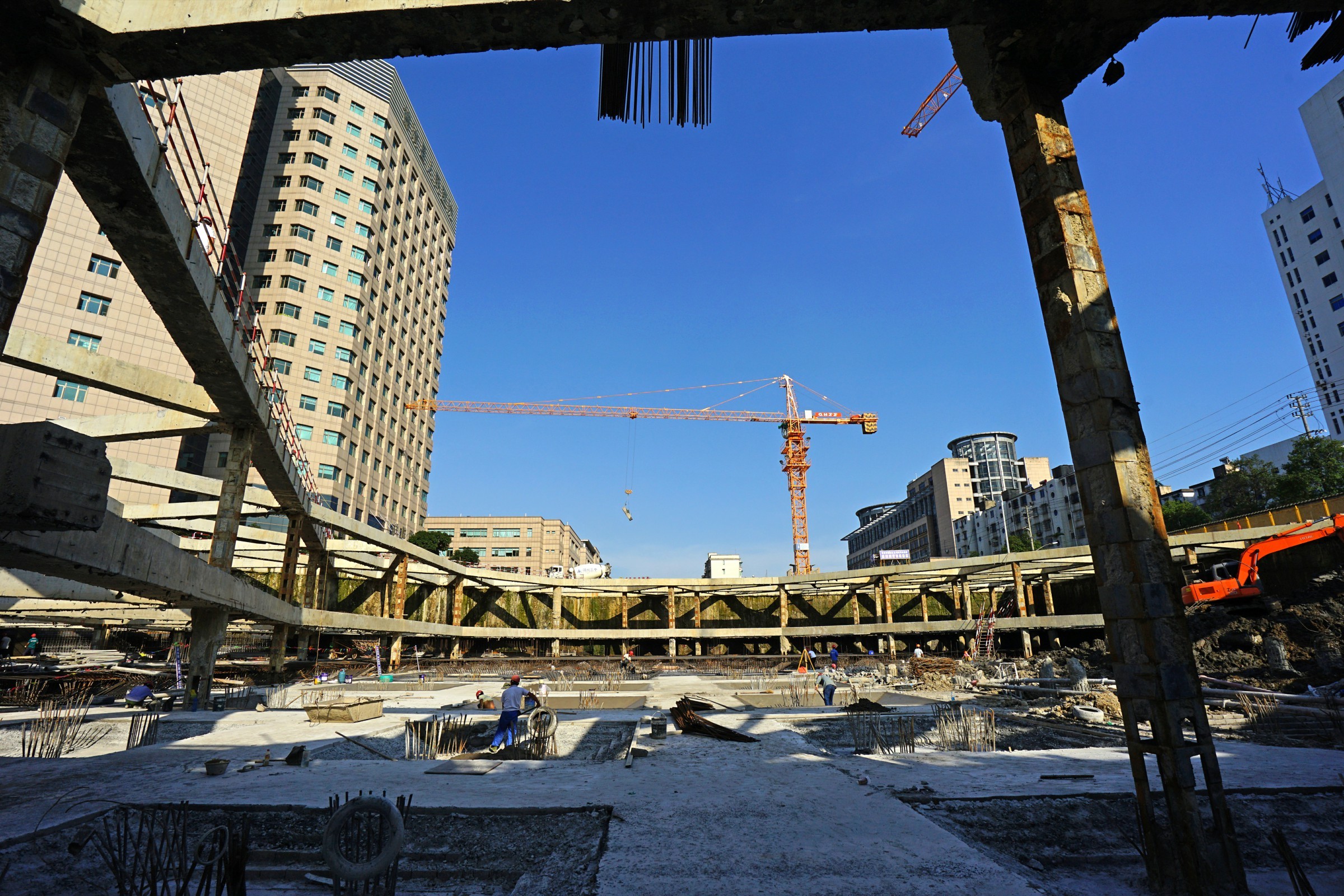

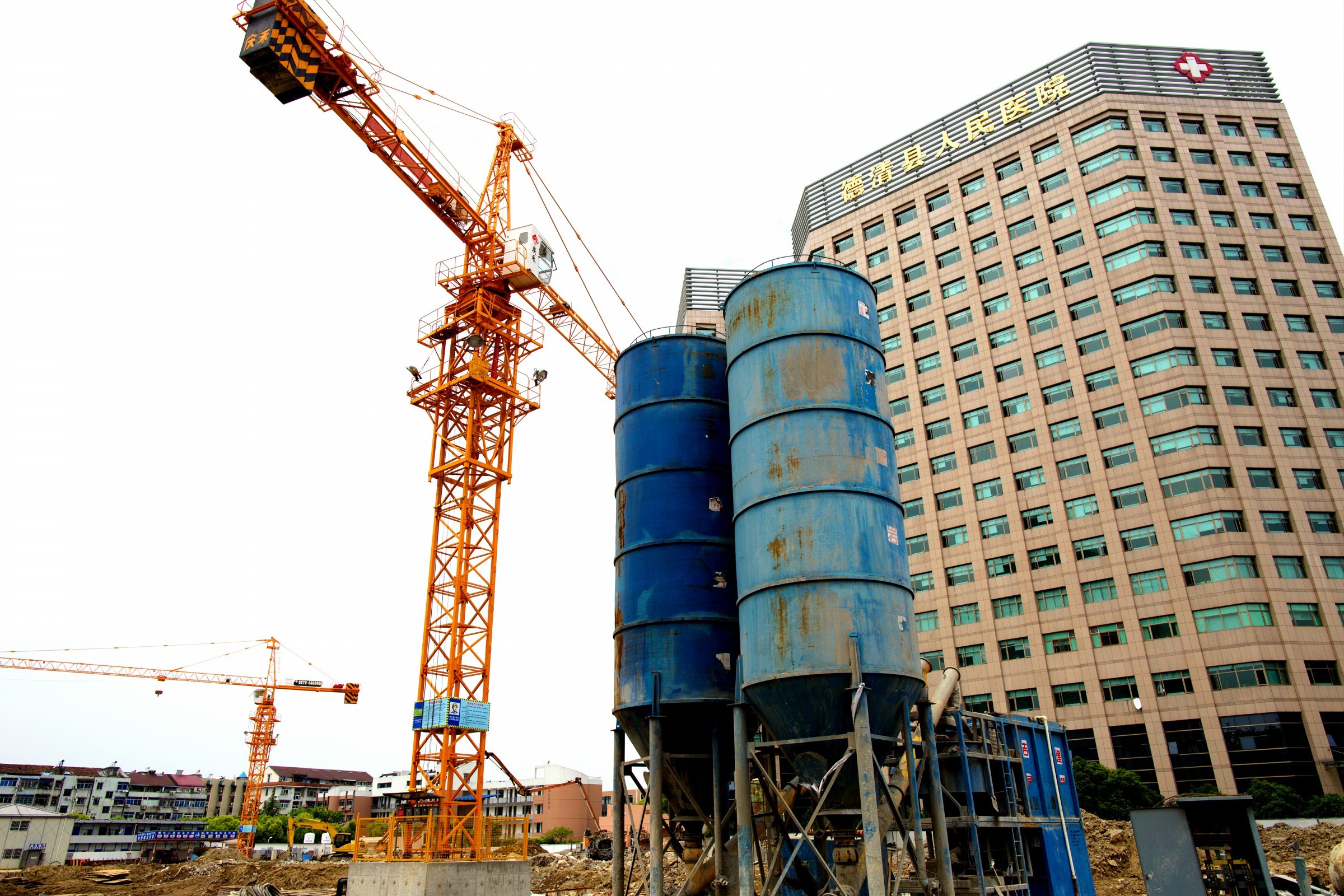

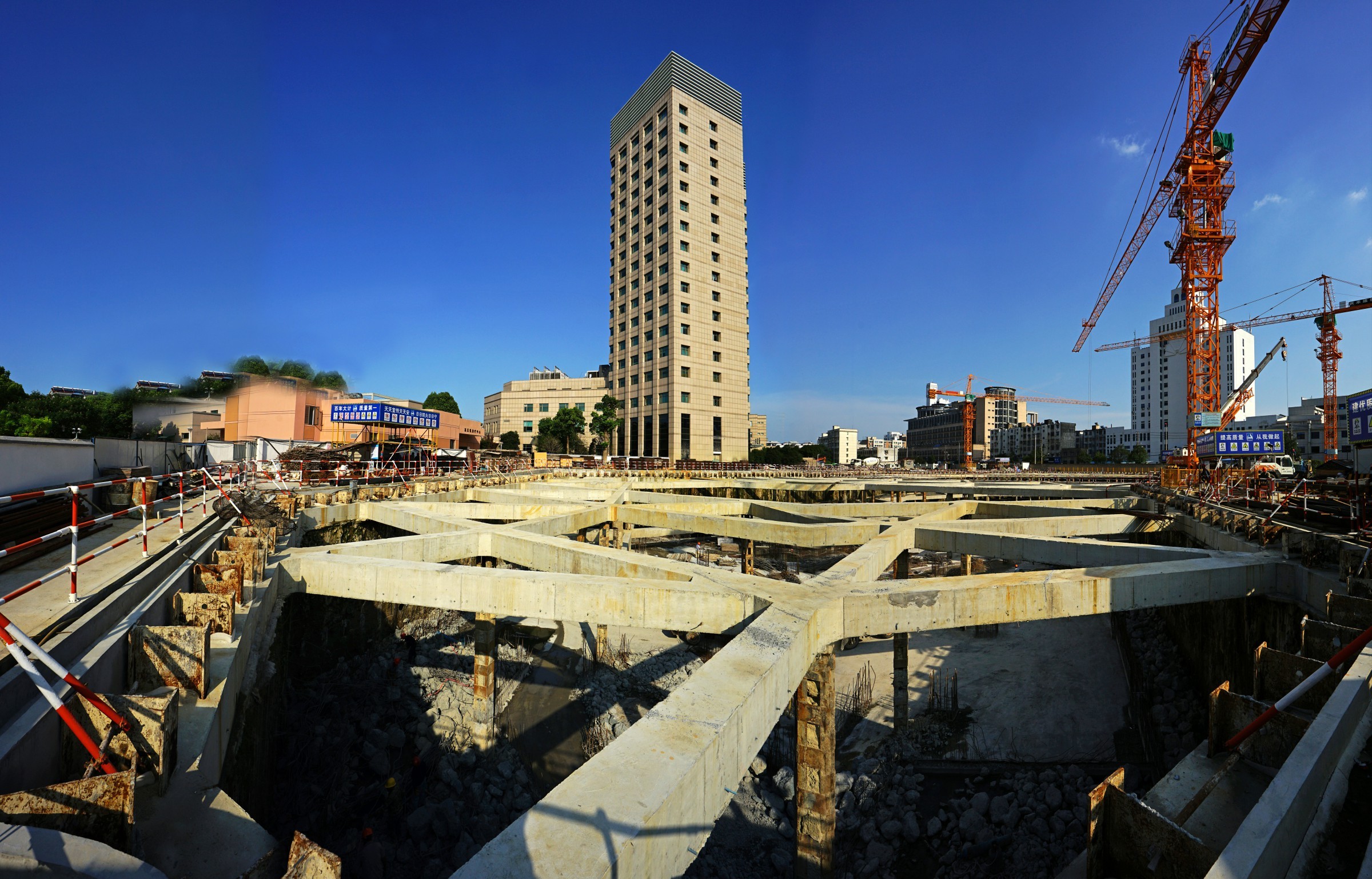

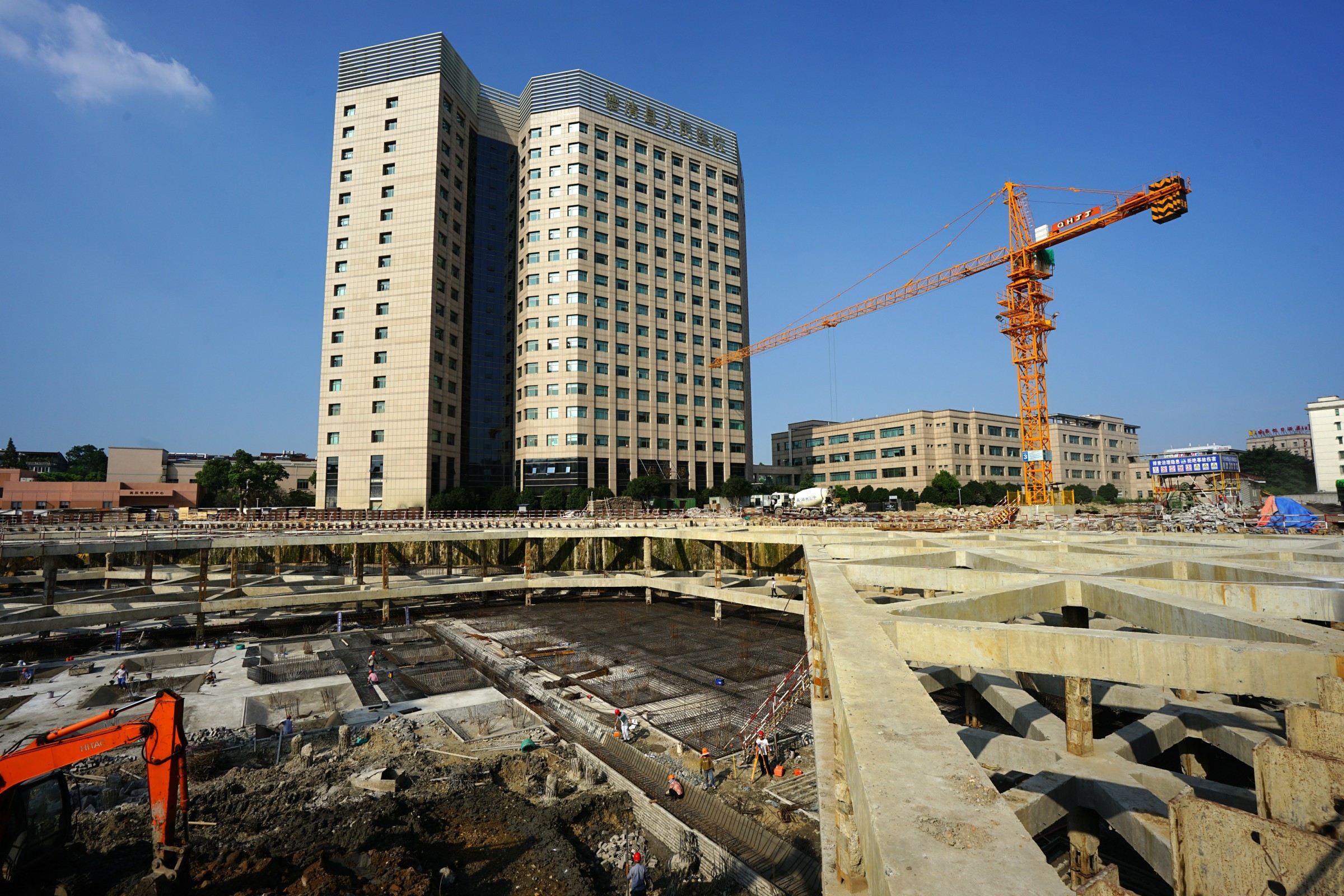

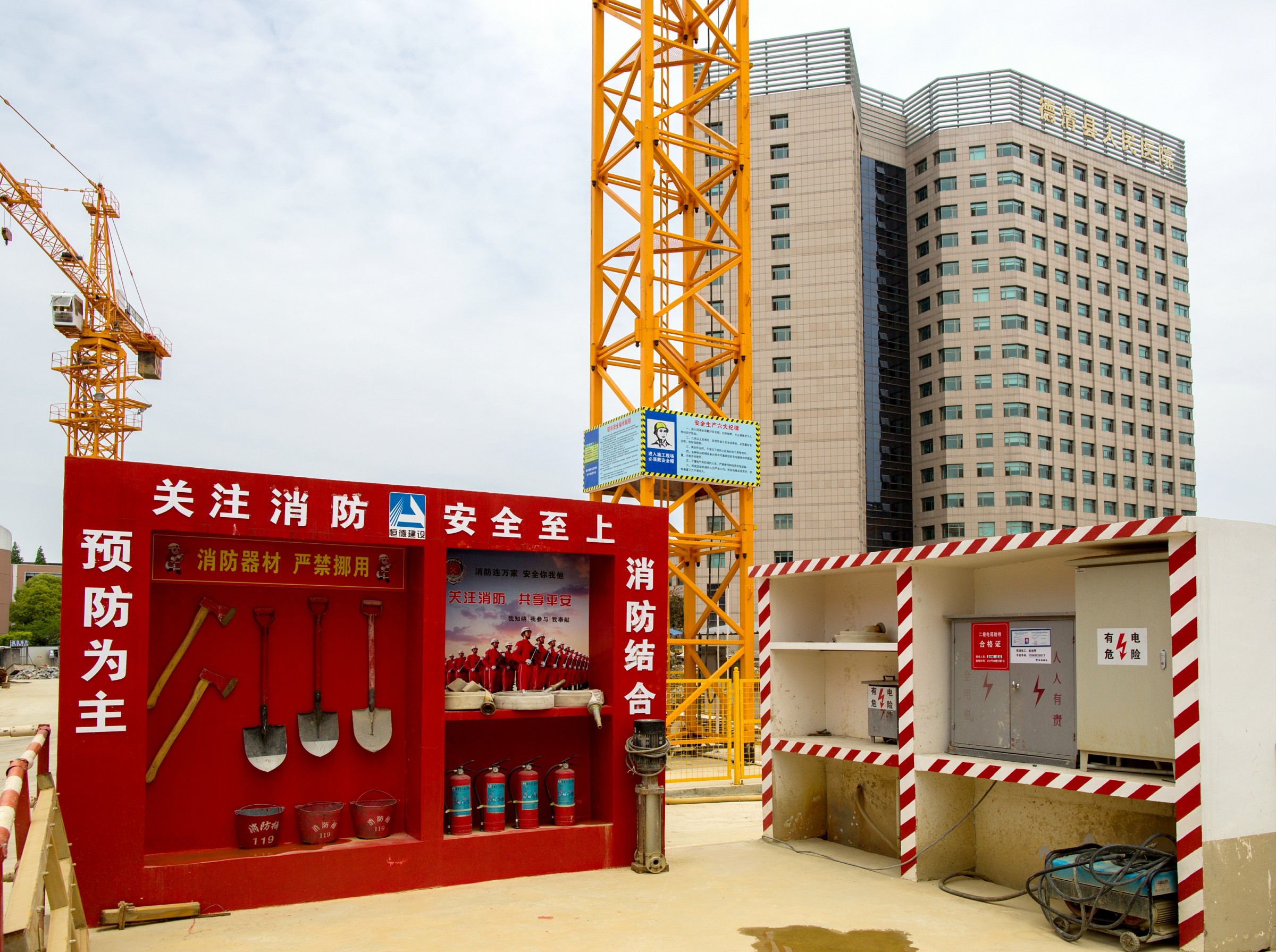

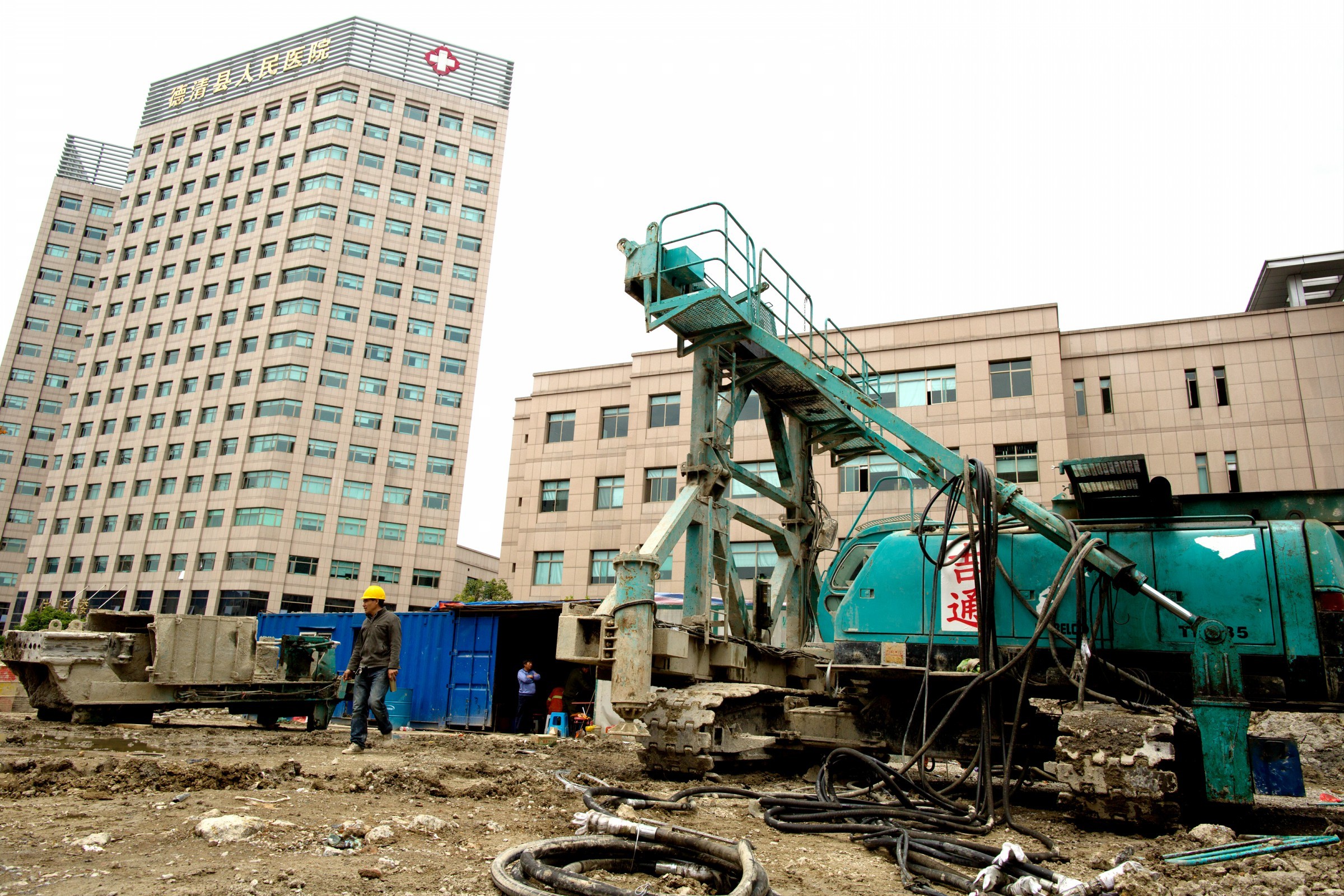

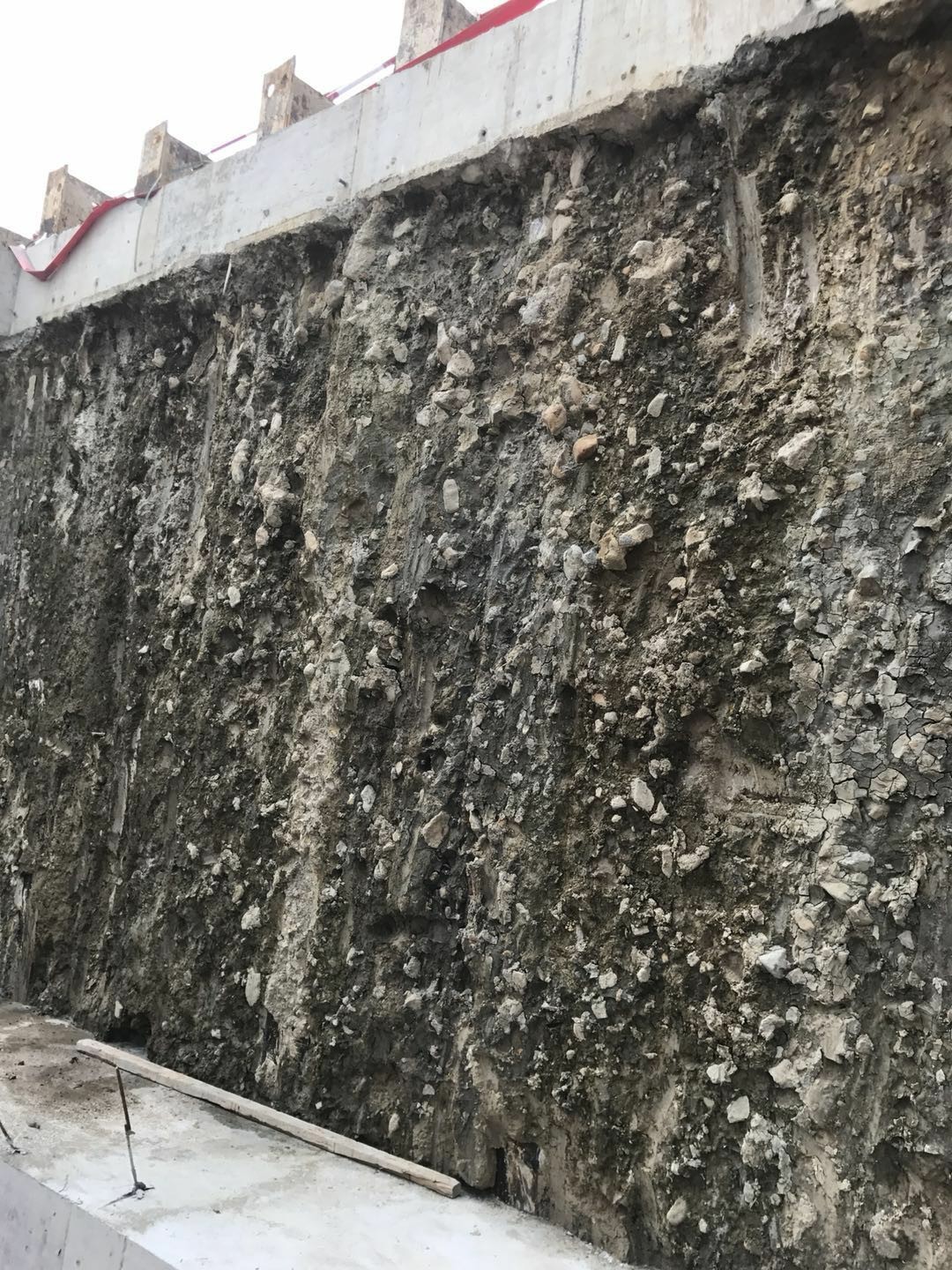

现场图片

TRD工法（Trench-Cutting & Re-mixing Deep Wall Method），又称等厚度水泥土地下连续墙工法，其基本原理是利用链锯式刀具箱竖直插入地层中，然后作水平横向运动，同时由链条带动刀具作上下的回转运动，搅拌混合原土并灌入水泥浆，形成一定强度和厚度的墙。

TRD工法通过水平横向运动成墙，可形成没有接口的等厚连续墙体，其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固，其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全，与传统柱列式地下连续墙相比隔渗，经济性好。

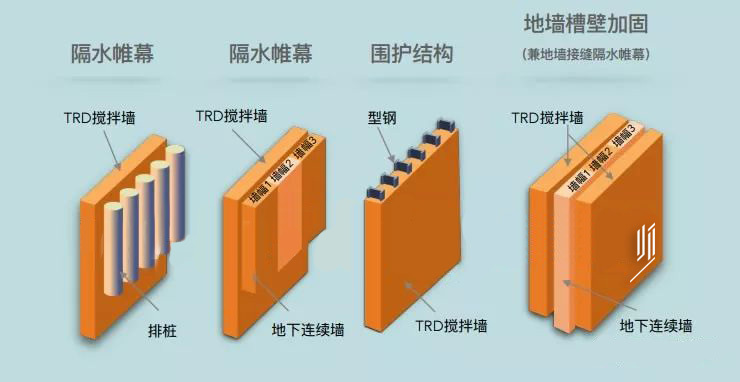

TRD工法适应粘性土、砂土、砂砾及砾石层等地层，在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。
